iPhone用の交換ディスプレイには、LTPO OLED、LTPS OLED、Hard OLED、In-cell LCDなど、さまざまな種類があります。
外観が似ていても、表示方式、内部構造、リフレッシュレート、消費電力、耐久性、価格には違いがあります。
交換用ディスプレイを選ぶ際は、価格だけで判断せず、修理目的、対応機種、求める表示性能に合わせて選ぶことが重要です。
最初に知っておきたい3つの分類
LTPO、LTPS、Hard OLED、In-cell LCDは、すべてが同じ基準で分類された名称ではありません。次の3つの観点に分けると理解しやすくなります。
1．表示方式
- OLED：画素自体が発光する自発光方式
- LCD：バックライトを使って画面を表示する液晶方式
2．TFTバックプレーン
- LTPO
- LTPS
- Oxide TFT
- a-Si TFT
TFTバックプレーンは、各画素の明るさや動作を制御するための回路部分です。
3．基板構造
- Rigid OLED（Hard OLED）：主にガラス基板を使用
- Flexible OLED（Soft OLED）：主にポリイミドなどの柔軟な基板を使用
つまり、LTPO・LTPSは主にTFTバックプレーン技術の違い、Hard・Flexibleは基板構造の違い、OLED・LCDは表示方式の違いを表しています。
そのため、これらの名称は必ずしも完全に独立した製品カテゴリーではありません。
LTPOとLTPSとは？
LTPO OLED
LTPOは「Low Temperature Polycrystalline Oxide」の略称です。
LTPSとOxide TFTの特性を組み合わせたバックプレーン技術で、画面の内容に応じてリフレッシュレートを変更しやすく、省電力性と滑らかな表示を両立しやすいことが特徴です。
LG Displayは、LTPOについて、LTPSとOxide TFTの要素を組み合わせ、LTPSバックプレーンより高い省電力性を実現する技術として説明しています。
ただし、「LTPO」と記載されているだけで、純正品と同じリフレッシュレートや消費電力が保証されるわけではありません。
実際の動作は、iPhoneの機種、iOS、ディスプレイドライバIC、交換用パネルの仕様などによって異なります。
LTPS OLED
LTPSは「Low Temperature Polycrystalline Silicon」の略称です。
電子移動度が高く、高精細な小型ディスプレイやスマートフォン用ディスプレイに適した技術です。
Samsung Displayも、LTPSはa-Siより電子移動度が高く、高解像度ディスプレイに適していると説明しています。
LTPS OLEDでも高リフレッシュレートに対応できる製品はありますが、可変範囲や低周波動作は、パネル設計やドライバICによって異なります。
Hard OLEDとFlexible OLEDの違い
Hard OLED（Rigid OLED）
Hard OLEDは、交換用ディスプレイ市場で一般的に使われている名称で、主にガラス基板を使用するRigid OLEDを指します。
OLED特有の深い黒、高いコントラスト、鮮やかな表示を得やすく、Flexible OLEDより価格を抑えやすい傾向があります。
一方、ガラス基板を使用するため、落下、曲げ、取り付け時の局所的な圧力には注意が必要です。
Flexible OLED（Soft OLED）
Flexible OLEDは、ポリイミドなどの柔軟な基板を使用したOLEDです。
Samsung Displayの解説では、Rigid OLEDにはガラス基板、Flexible OLEDには柔軟なポリイミド基板が使用されています。
Flexible OLEDは薄く、軽く、ガラス基板を使用するRigid OLEDと比較すると、曲げに追従しやすい傾向があります。
ただし、耐久性はパネル設計、使用部材、組立品質、製造ロットによって異なります。Flexible OLEDであることだけを理由に、耐久性が保証されるものではありません。
交換用部品では、一般的にHard OLEDより価格が高くなる傾向があります。
In-cell LCDとは？
In-cell LCDは、タッチセンサーを液晶セル内に組み込んだLCD方式のディスプレイです。
交換費用を抑えやすいことが大きなメリットですが、OLEDと比較すると次のような違いが出る場合があります。
- 黒表示がやや明るく見える
- コントラストが低くなる場合がある
- バックライトが必要
- パネルが厚くなる場合がある
- 消費電力が増える場合がある
- 色味や最大輝度が純正品と異なる場合がある
交換部品市場における「In-cell」の表記や仕様は、販売元によって異なる場合があります。
同じIn-cell LCDという名称でも、製造元、使用部材、ドライバIC、組立精度、製造ロットによって、輝度、色味、タッチ感度、消費電力などが異なる可能性があります。

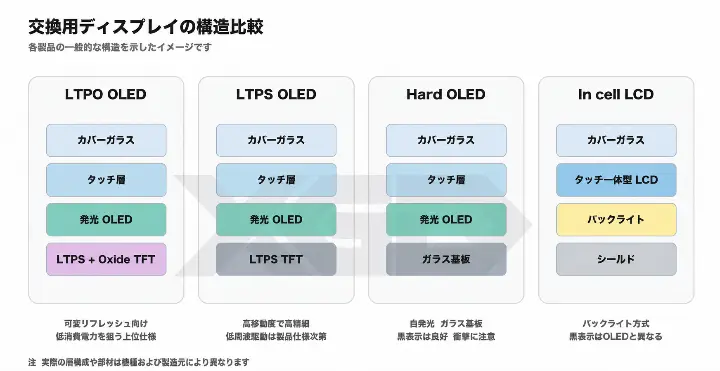

各ディスプレイの比較
| 市場での名称 | 主な方式・構造 | 主な特徴 | 注意点 | 価格傾向 |
|---|---|---|---|---|
LTPO OLED | OLED＋LTPOバックプレーン | 可変リフレッシュレートと省電力性を両立しやすい | 純正同等の動作を保証する名称ではない | 高め |
LTPS OLED | OLED＋LTPSバックプレーン | 高精細で、表示品質と価格のバランスを取りやすい | リフレッシュレートの仕様は製品ごとに異なる | 中～高 |
Hard OLED | OLED＋主にガラス基板 | 深い黒と高いコントラスト、比較的低価格 | 曲げや局所的な圧力に注意 | 中 |
Flexible OLED | OLED＋柔軟な基板 | 薄く、軽く、曲げに追従しやすい | 耐久性や品質は製品ごとに異なる | 中～高 |
In-cell LCD | LCD＋バックライト | 交換費用を抑えやすい | 黒表示、厚さ、輝度、消費電力などに差が出やすい | 低め |
※価格帯は一般的な市場傾向です。対応機種、製造元、部材、品質ランク、製造ロットによって異なります。
純正再生品とは？
純正再生品はディスプレイ方式の名称ではなく、商品の状態や再生方法を表す区分です。
一般的には、純正パネルを再利用し、破損したガラスや一部の部材を交換した製品を指します。
純正パネルを再利用している場合、純正に近い表示特性を期待できる可能性があります。
ただし、再生工程、パネルの使用履歴、交換されたガラスや部材、組立品質によって、製品ごとに状態や品質が異なります。
「純正再生品」という名称だけで、新品の純正ディスプレイと同等の性能や耐久性が保証されるものではありません。
LTPO OLEDのメリット
LTPO OLEDの大きな特徴は、滑らかな表示と省電力性を両立しやすいことです。
価格の安さよりも、画面の滑らかさ、表示品質、省電力性を重視する場合に適した、上位仕様の交換用ディスプレイです。
1．可変リフレッシュレートに適している
リフレッシュレートとは、画面を1秒間に何回更新するかを示す数値です。
動画、ゲーム、スクロールなど動きの多い場面では高いリフレッシュレートを使用し、文字や静止画では低いリフレッシュレートを使用することで、表示品質と消費電力のバランスを調整できます。
Samsung Displayも、動きの多いコンテンツには高いリフレッシュレート、静止画や文字には低いリフレッシュレートを使用することで、消費電力を抑えられると説明しています。
参考：Samsung Display「Variable Refresh Rate」
2．スクロールや動画を滑らかに表示しやすい
高リフレッシュレート対応機種では、画面スクロール、ゲーム、動画などの動きを滑らかに表示しやすくなります。
Appleも、ProMotion対応iPhoneでは、システムが状況に応じてリフレッシュレートを動的に変更すると説明しています。
参考：Apple「Optimizing iPhone and iPad apps to support ProMotion displays」
ただし、実際に使用されるリフレッシュレートは、iPhoneの機種、iOS、アプリ、ディスプレイIC、交換用パネルの仕様、低電力モード、端末温度などによって異なります。
なお、リフレッシュレートとタッチサンプリングレートは別の仕様です。
リフレッシュレートが高い製品でも、タッチの応答速度や操作感が同じとは限りません。
3．静止表示時の省電力化を狙いやすい
文字や静止画を表示しているときにリフレッシュレートを下げることで、ディスプレイ部分の消費電力を抑えやすくなります。
ただし、スマートフォン全体のバッテリー持続時間は、バッテリーの劣化状態、画面輝度、通信環境、アプリの使用状況、端末温度などにも影響されます。
どのディスプレイを選べばよい？
表示性能と省電力性を重視する場合
LTPO OLEDが候補になります。
特にProMotion対応機種では、商品ページに記載されている対応リフレッシュレートや機能制限を確認してください。
LTPOと表記された交換用ディスプレイであっても、純正ディスプレイと同じ可変範囲や省電力性能を備えているとは限りません。
OLEDの表示品質と価格のバランスを重視する場合
LTPS OLEDやHard OLEDが候補になります。
OLED特有の黒表示やコントラストを維持しながら、LTPO OLEDや純正再生品より費用を抑えたい場合に適しています。
修理費用を優先する場合
In-cell LCDが候補になります。
ただし、輝度、色味、厚さ、消費電力、タッチ感度などが純正OLEDディスプレイと異なる可能性があります。
純正パネルを再利用した製品を希望する場合
純正再生品が候補になります。
ただし、再生工程や交換部材によって品質に差があるため、保証内容や販売元の検品基準を確認してください。
修理業者が在庫として選ぶ場合
仕入価格だけでなく、次の項目も比較することが重要です。
- 初期不良率
- 保証期間
- 返品・交換条件
- タッチ性能
- 輝度と色味
- フレームとの組付け精度
- 継続的な供給の安定性
- 販売元の検品体制
購入前に確認するポイント
- 正確な対応機種とモデル番号
- OLEDまたはLCDの種類
- LTPO・LTPSなどのバックプレーン仕様
- Hard OLEDまたはFlexible OLEDの区分
- 対応リフレッシュレート
- 最大輝度や色域
- フレーム付き・フレームなし
- 必要なセンサーや部品の移植
- True Toneの移行・補正方法
- 交換後に制限される可能性がある機能
- 保証期間と初期不良対応
取り付け前の動作確認
交換用ディスプレイは、本体に接着して完全に固定する前に、必ず仮接続で動作確認を行ってください。
- 画面が正常に表示されるか
- 白・黒・赤・緑・青の画面に色むらがないか
- 輝度が正常に変化するか
- タッチ操作が画面全域で反応するか
- ゴーストタッチが発生しないか
- 近接センサーが正常に動作するか
- 自動輝度やTrue Toneの状態
- 画面の浮きやフレームとの干渉がないか
- 充電中にタッチ異常や異常発熱がないか
保護フィルムを剥がしたり、接着剤で固定したりする前に、すべての動作を確認することをおすすめします。
まとめ
交換用ディスプレイは、名称だけで品質を判断することはできません。
LTPOとLTPSは主にバックプレーン技術、Hard OLEDとFlexible OLEDは基板構造、OLEDとLCDは表示方式の違いです。
- 表示性能、滑らかな操作感、省電力性を重視する場合：LTPO OLED
- OLEDの表示品質と価格のバランスを重視する場合：LTPS OLED、Hard OLED
- 修理費用を重視する場合：In-cell LCD
- 純正パネルを再利用した製品を希望する場合：純正再生品
実際のリフレッシュレートや省電力性能は、iPhoneの機種、iOS、ディスプレイドライバIC、交換用パネルの仕様によって異なります。
購入前に、商品ページに記載されている対応機能、仕様、保証内容をご確認ください。
参考資料について
Samsung DisplayおよびLG Displayの資料は、各表示技術の一般的な原理を説明するための参考資料です。
個別のiPhone用交換ディスプレイが、純正品と同等の表示性能、リフレッシュレート、省電力性、耐久性を備えていることを保証するものではありません。
また、本記事は各ディスプレイ方式の一般的な技術傾向を説明するものであり、個別商品の性能を保証するものではありません。実際の商品仕様は、各商品ページの記載を優先してください。
